Embalagem SS304 ondulada da estrutura do metal para torres de destilação
Descrição da embalagem de estrutura metálica ondulada SS304

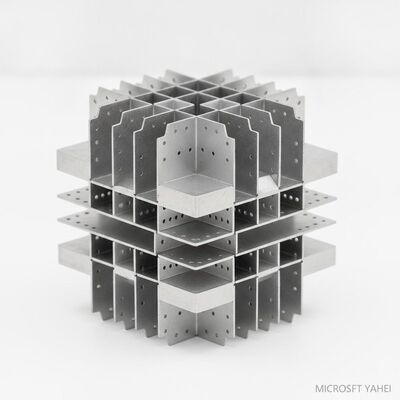

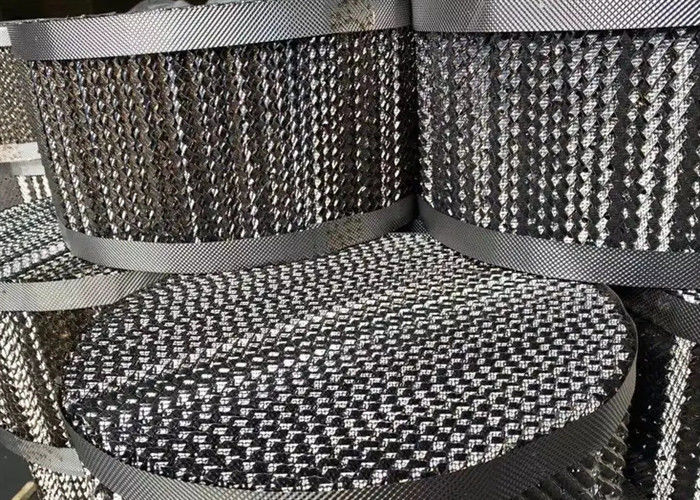

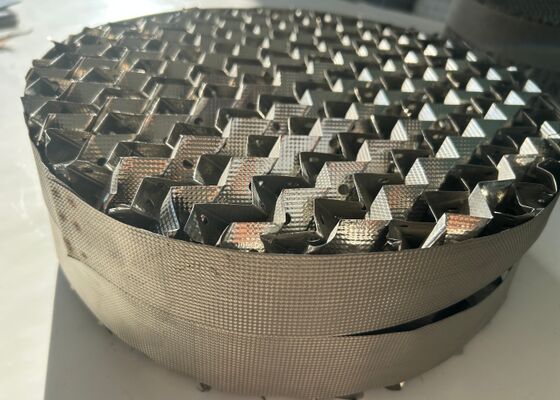

A embalagem estruturada de metal corrugado SS304, também conhecida como embalagem de placa ondulada perfurada, é montada a partir de várias peças de folhas finas de aço inoxidável 304 estampadas com microfuros densos e prensadas em formatos corrugados regulares. Placas corrugadas adjacentes são dispostas em direções inclinadas reversas (30° ou 45°), e cada camada de empacotamento é empilhada transversalmente a 90° contra a camada superior dentro das torres de destilação para formar canais de fluxo de gás-líquido ordenados e uniformes.
A estrutura microporosa nas superfícies das placas otimiza a distribuição de líquidos e a molhabilidade da superfície, eliminando efetivamente o fluxo do canal e o fluxo da parede dentro da torre. Feita de aço inoxidável SS304 de alta qualidade, esta gaxeta estruturada equilibra alta resistência mecânica, excelente resistência à corrosão e desempenho estável de transferência de massa, amplamente adotada como meio de transferência de massa central para torres de destilação atmosférica, de vácuo e de precisão em processamento químico.
Ficha Técnica:
| Parâmetro |
Especificação |
| Opções de materiais |
SS304,316L,304L,SS316L |
| Área de Superfície |
125–750 m²/m³ (personalizável de acordo com as necessidades do processo) |
| Queda de pressão |
10–50 Pa/m (30–50% menor que o empacotamento aleatório) |
| HETP (Altura Equivalente a uma Placa Teórica) |
0,2–0,5 m (otimizado para alta pureza) |
| Capacidade (fator Cₛ) |
0,05–0,12 m/s (alto rendimento) |
| Temperatura operacional |
-200°C a +550°C (depende do material) |
| Resistência à corrosão |
Excelente (316L para ambientes ácidos/cloretos) |
| Certificações |
ISO 9001 |
Especificações comuns
- Material: SS304 (opcional: SS304L, SS316, SS316L)
- Modelos padrão: 125Y, 250Y, 350Y, 500Y, 700Y; Série de baixa queda de pressão tipo X disponível
- Espessura da placa: 0,15 mm–0,25 mm
- Altura de embalagem única: 50 mm / 100 mm / 200 mm
- Personalizado: diâmetro da torre, altura da embalagem, tratamento de superfície mediante solicitação
Características da embalagem de estrutura metálica ondulada SS304
- Alta eficiência de separação: Grande área de superfície específica (modelos comuns: 125Y/250Y/350Y/500Y m²/m³), área de contato gás-líquido suficiente para atingir altos números teóricos de placas para separação precisa de componentes.
- Queda de pressão ultrabaixa: Caminhos de fluxo geométricos regulares reduzem a resistência ao fluxo de gás, economizando consumo de energia, especialmente para condições de trabalho de destilação a vácuo.
- Alta capacidade de manuseio de líquidos: O design de alta fração de vazios suporta grande fluxo de gás-líquido, adequado para operação contínua de torre de alta carga.
- Excelente distribuição de líquidos: Os furos perfurados realizam uma distribuição dupla de líquidos grossos e finos, fortalecem a mistura horizontal de fluidos e evitam o fluxo polarizado de líquidos.
- Desempenho superior do material SS304: Resiste à oxidação, corrosão por ácidos fracos e solventes orgânicos, faixa de temperatura de trabalho estável de -200 ℃ a 400 ℃, vida útil durável, fácil limpeza e antiincrustante.
- Tamanho personalizável: Pode ser fabricado em blocos de embalagem segmentados circulares correspondentes a diâmetros de torre de 150 mm a 12.000 mm, suportando especificações personalizadas de OEM.
Aplicações de embalagem de estrutura metálica ondulada SS304
Processamento Petroquímico:
Destilação atmosférica/a vácuo de petróleo bruto
Colunas de separação de aromáticos (BTX)
Sistemas de purificação de olefinas
Unidades de recuperação de solventes
Tratamento de gases:
Contatores de amina para remoção de gases ácidos
Torres de desidratação de glicol
Trens de purificação de GNL
Colunas de absorção de captura de CO₂
Especialidade Química:
Destilação farmacêutica de alta pureza
Produção química de nível eletrônico
Processos de separação química fina
Especialidade Química:
Destilação farmacêutica de alta pureza
Produção química de nível eletrônico
Processos de separação química fina
Processo de fabricação:
Seleção de Materiais
Ligas de alta pureza verificadas por análise XRF.
Corrugação de precisão
A conformação hidráulica CNC garante precisão de ângulo de ±0,5°.
Tratamento de superfície
Eletropolimento (Ra ≤0,4μm) ou revestimento de PTFE para resistência a incrustações.
Controle de qualidade
Digitalização a laser 3D para verificação dimensional.
Teste de névoa salina (mais de 1.000 horas para variantes revestidas).
Solicite amostras com seus parâmetros operacionais para uma análise de eficiência gratuita!
