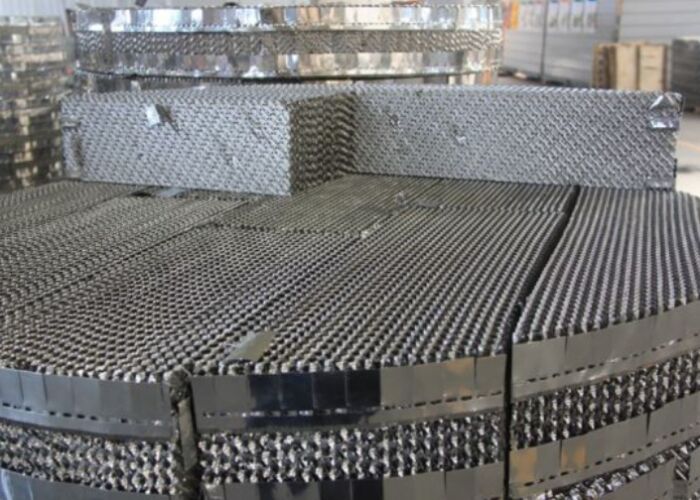

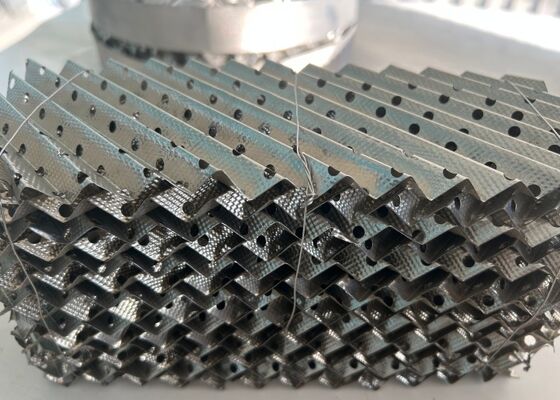

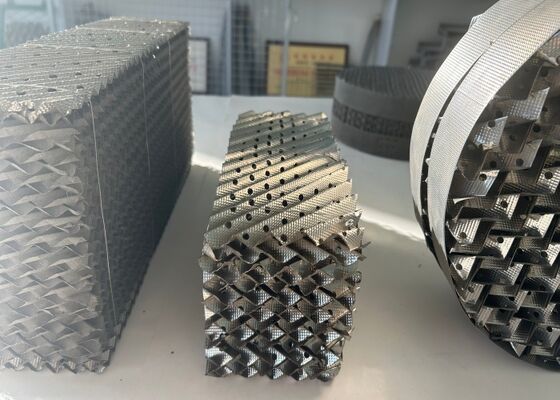

SS304/316 Embalagens perfuradas metálicas para destilação química fina e a vácuo
Embalagens estruturadas em metal EmbalagensIntrodução
A embalagem estruturada em metal Yuanhai é similar na construção à embalagem padrão, exceto por uma sutil modificação na geometria da ondulação na parte superior e inferior de cada camada de embalagem.Esta mudança relativamente pequena na geometria elimina a mudança abrupta na direção do fluxo das fases de líquido e vapor na interface da camada de embalagem.
A capacidade de embalagem estruturada convencional é limitada pela interação do fluxo na interface da camada, onde a mudança abrupta de direção limita a quantidade de líquido e vapor de contra-fluxo.À medida que o fluxo do líquido se torna restrito pelo vapor que flui para cima, o líquido começa a acumular-se na interface da camada, o que aumenta a queda de pressão e pode, finalmente, levar a inundação.
A geometria da embalagem estruturada Yuanhai alivia a restrição do fluxo de líquido.As características de baixa queda de pressão das embalagens estruturadas são melhor mantidas durante todo o intervalo de funcionamento eficiente da embalagem.Os benefícios da embalagem estruturada Yuanhai são mais significativos para o menor tamanho do crimp de ondulação, embalagens de maior área de superfície.Foi observado um aumento de capacidade de até 40%.
Embalagens estruturadas em metalEspecificação técnica
A especificação baseia-se no material SS304:
| Ponto |
Área de superfície2/m3 |
Volume livre
% |
P
Pa/m |
Theo. Prato.
pc/placa |
Fator F
m/s(kg/m3)5 |
| SB-125Y |
125 |
98 |
2x10-4 |
Um para um.2 |
3 |
| SB-250Y |
250 |
97 |
2x10-4 |
- Dois a dois.5 |
2.6 |
| SB-350Y |
350 |
94 |
2x10-4 |
3.5-4 |
2 |
| SB-500Y |
500 |
92 |
3x10-4 |
- Quatro.5 |
1.8 |
| SB-125X |
125 |
98 |
1.4x10-4 |
0.8-0.9 |
3.5 |
| SB-250X |
250 |
97 |
1.8x10-4 |
1.6-2 |
3.5 |
| SB-350X |
350 |
94 |
1.3x10-4 |
2.3-2.8 |
2.2 |
| SB-500X |
500 |
92 |
1.8x10-4 |
2.8-3.2 |
2 |
Embalagens estruturadas em metalVantagens
| Colunas embaladas |
Colunas em bandeja |
| Uma queda de pressão mais baixa leva a uma economia de energia significativa (é possível uma redução da potência superior a 5%). |
Baixa pressão, mas colunas mais curtas. |
| Alta capacidade de desmontagem (até 40% da capacidade projetada é possível). |
Limitado desligamento para uma operação eficiente (60-70% da capacidade de projeto é típico). |
| Permite a produção de argônio puro por destilação, eliminando assim a necessidade de uma fonte de hidrogénio puro. |
Pode ser utilizado para destilação a alta pressão. |
Embalagens estruturadas em metalVantagens
Alto número de placas teóricas, grande fluxo e baixa queda de pressão;
Bom desempenho com baixa carga de trabalho, aumento do número de placas teóricas com a diminuição da carga de gás e quase nenhum limite inferior de carga de trabalho;
Grande elasticidade de funcionamento;
Nenhum efeito de amplificação óbvio;
Cumprir os requisitos das unidades de destilação de precisão, grandes e de grande vazio, proporcionando condições favoráveis para o sistema de separação de destilação, material sensível ao calor e produtos de alta pureza.
Embalagens estruturadas em metalAplicação
Transferência de massa de produtos químicos sensíveis à temperatura
Distribuição lateral adequada dos líquidos e dos gases
Recuperação de solvente
Destilação por lotes e destilação contínua
Sistemas de carga de líquido baixo
Fornecer os mais altos estágios teóricos por metro de altura de embalagem
Reduzir a retenção de líquidos
Economização das cargas operacionais dos navios
