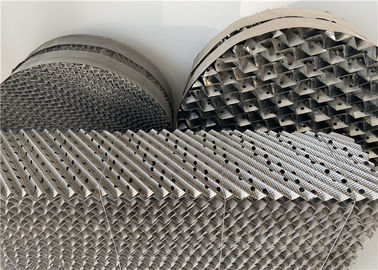

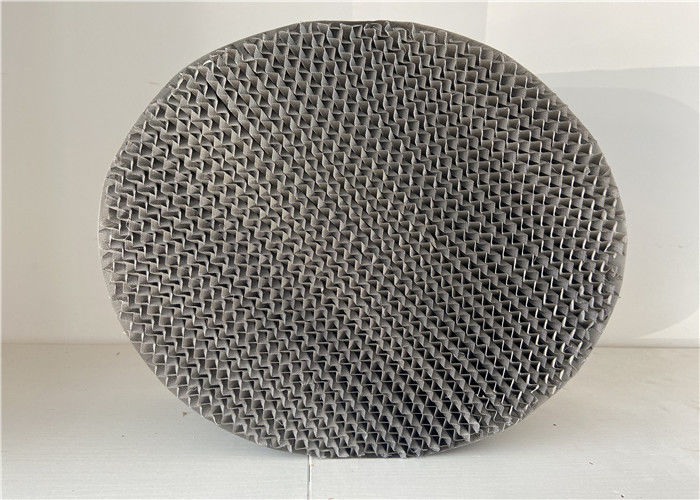

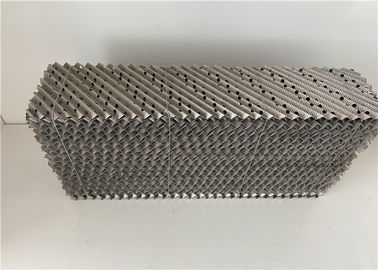

A placa corrugada 304 316L de aço inoxidável estruturou a embalagem de coluna 250Y
Introdução de embalagem estruturada metal da embalagem
A embalagem estruturada metal de Yuanhai é similar na construção à embalagem padrão, à exceção de uma alteração sutil na geometria da corrugação na parte superior e na parte inferior de cada camada de embalagem. Esta relativamente pequena alteração na geometria elimina a mudança abrupta no sentido de fluxo do líquido e as fases de vapor na embalagem mergulham a relação.
A capacidade de embalagem estruturada convencional é limitada pela interação do fluxo na relação da camada onde a mudança direcional abrupta limita a quantidade de líquido e de vapor defluxo. Enquanto o fluxo líquido se torna restrito pelo vapor defluxo, o líquido começa a acumular-se na relação da camada que aumenta a gota de pressão e pode finalmente conduzir à inundação.
A geometria de Yuanhai estruturou a embalagem alivia a limitação líquida do fluxo. Porque o acúmulo prematuro do líquido é eliminado, as características da gota de baixa pressão da embalagem estruturada são mantidas melhor durante todo a escala de funcionamento cient do ffi de e da embalagem. Os benefícios de Yuanhai estruturaram a embalagem são mais significativos para o tamanho menor do friso da corrugação, uma embalagem mais alta da área de superfície. Segundo o estilo da aplicação e da embalagem, até um aumento de 40% na capacidade foi observado.
Especificação técnica de embalagem estruturada metal
A especificação é baseada no material SS304:
| Artigo |
³ de superfície de Aream2/m |
Volume livre
% |
P
Pa/m |
Theo. placa
pc/plate |
Fator de F
m/s (³) de kg/m 0,5 |
| SB-125Y |
125 |
98 |
2x10-4 |
1-1.2 |
3 |
| SB-250Y |
250 |
97 |
2x10-4 |
2-2.5 |
2,6 |
| SB-350Y |
350 |
94 |
2x10-4 |
3.5-4 |
2 |
| SB-500Y |
500 |
92 |
3x10-4 |
4-4.5 |
1,8 |
| SB-125X |
125 |
98 |
1.4x10-4 |
0.8-0.9 |
3,5 |
| SB-250X |
250 |
97 |
1.8x10-4 |
1.6-2 |
3,5 |
| SB-350X |
350 |
94 |
1.3x10-4 |
2.3-2.8 |
2,2 |
| SB-500X |
500 |
92 |
1.8x10-4 |
2.8-3.2 |
2 |
Vantagens de embalagem estruturadas metal
| Colunas embaladas |
Colunas de Trayed |
| A gota de mais baixa pressão conduz às economias significativas do poder. (A redução maior a de 5% no poder é possível.) |
Gota de alta pressão, mas colunas mais curtos. |
| Capacidade alta da rejeição. (Para baixo a 40% da capacidade de projeto é possível.) |
Rejeição limitada para a operação eficiente. (60-70% da capacidade de projeto são típica.) |
| Permite a produção pura do argônio pela destilação, consequentemente eliminando a necessidade para uma fonte pura do hidrogênio. |
Pode ser usado para a destilação de alta pressão. |
Metal vantagens de embalagem estruturadas
1. A gota de pressão da embalagem estruturada é significativa
2. Eficiência elevada da separação de embalagem estruturada
3. A embalagem regular tem uma capacidade de terra arrendada líquida pequena
4. A diferença regular da embalagem é grande
5. O tempo startup do dispositivo é encurtado extremamente
6. O índice de oxigênio na fração do argônio é aproximadamente 90%.
Aplicação de embalagem estruturada metal
1. Deaerators da água do mar
2. Perification do gás Waste, secagem e gás, absorbors solúveis em água dos solventes
3. Produção do HCL e do H2S
4. Separação do ar
5. Espadeladores
6. Vácuo e fractionator atmosférico do óleo bruto
7. Pressão negativa, pressão normal e operação da pressurização
8. Extração líquida
9. A água do etileno extingue a torre
