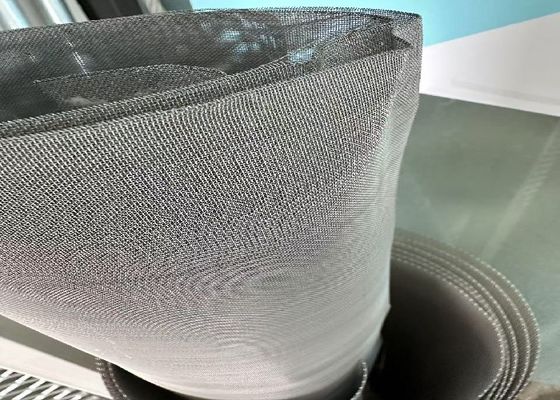

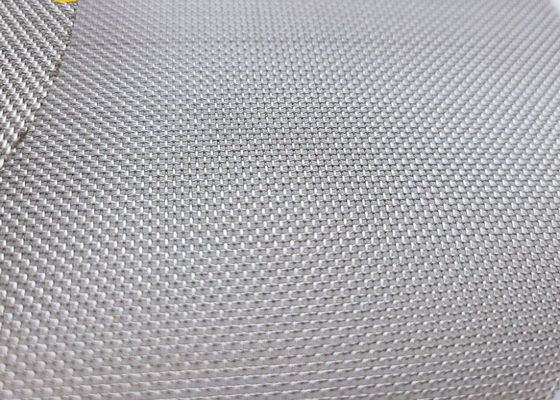

Cartuchos de filtro de malha de arame de aço inoxidável para sistemas de separação de fluidos e gases
Introdução ao produto
Os filtros de malha de arame de aço inoxidável são filtros metálicos de engenharia produzidos por tecelagem ou soldagem precisa de fios de aço inoxidável em aberturas controladas.resistente a altas temperaturas, meios de filtragem quimicamente estáveis para fluxos de líquidos e gases.Estes filtros são amplamente utilizados onde os meios de polímero falham fluxos de processo de alta temperatura, filtragem com solventes, vapor, óleo quente e ambientes químicos agressivos.
Notas de fabrico e integração
Fabricação de elementos de malha de tecido: corte, costura de bordas, ligação a molduras (soldagem, solda ou enrolamento).
Ensaios soldados ou sinterizados para tarefas extremas: o tecido de arame é dobrado e sinterizado ou soldado em cartuchos rígidos que suportam altas pressões diferenciais e refluxo.
Estrutura de suporte: núcleo perfurado, espaçadores de molas e coberturas externas impedem o colapso e permitem a lavagem em retorno. Especificar suporte se usar malhas finas (< 50 μm) em altas taxas de fluxo.
Ficha de especificações do produto
| Ponto |
Intervalo típico |
Observações |
| Contagem de malhas |
4 ¢ 400 malhas |
opções grosseiras → superfinas |
| Abertura nominal |
~ 5000 μm → < 5 μm (dependente do processo) |
A abertura exacta depende do fio dia & tece |
| Diâmetro do fio |
00,05 mm 4,0 mm |
Afeta a resistência e a área aberta |
| Pressão nominal |
Vazio ¥ 100 bar (projecto) |
depende da construção do elemento |
| Temperatura máxima |
Até 1000°C (SS 310) |
dependente do material |
| Forma típica |
Cartucho, embalagem plissada, disco, painel |
especificar a compatibilidade da habitação |
| Métodos limpos |
Backflush, ultra-sônico, CIP químico |
O aço inoxidável permite um CIP agressivo. |
Princípio de funcionamento
Os filtros de malha de arame de aço inoxidável separam partículas sólidas de fluidos ou gases por intercepção física.permitindo a passagem de meios enquanto as partículas maiores que a abertura projetada são retidas na superfície ou dentro das camadas de malhaEm comparação com os meios de filtragem de fibra descartáveis, os elementos de malha metálica mantêm a integridade estrutural sob flutuações de temperatura, variações de pressão e ciclos de limpeza repetidos.
Projeto estrutural
De acordo com os requisitos da aplicação, a malha de arame pode ser transformada em elementos tecidos de uma única camada ou em conjuntos sinterizados de várias camadas.Os desenhos cilíndricos e plissados aumentam significativamente a área de filtragem efetivaPara evitar a deformação no manuseio de fluxos elevados ou na limpeza reversa, são adicionados tubos perfurados internos ou suportes metálicos expandidos.
Área de aplicação
Estes filtros são comumente utilizados no processamento químico, oleodutos e gasodutos, sistemas hidráulicos, linhas de processamento de alimentos e bebidas, produção farmacêutica,Sistemas de recuperação de pó e equipamento de filtragem ambiental.
