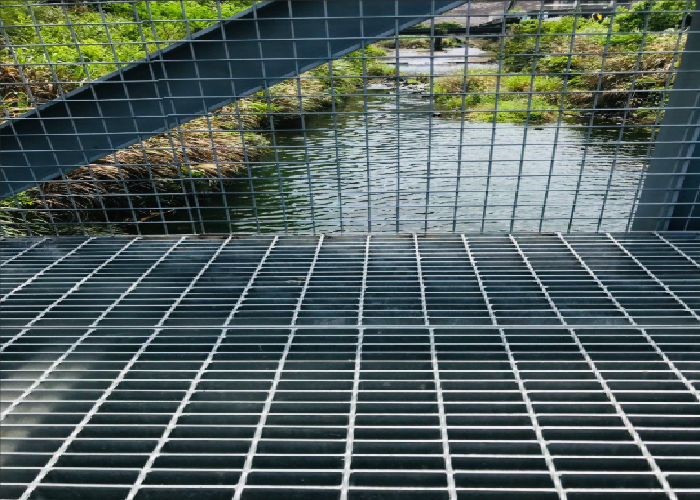

Grelha Modular de Aço para Passarela - Instalação Rápida, Resistente à Corrosão e com Classificação de Carga

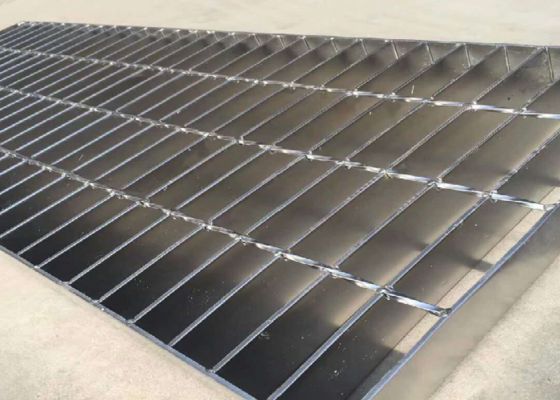

A Grelha Modular de Aço para Passarela é um sistema de piso de segurança pré-fabricado, projetado para instalação rápida no local, desempenho de carga previsível e durabilidade a longo prazo. Projetada como painéis interligados ou seções aparafusadas, ela reduz a mão de obra e o tempo de inatividade da instalação, ao mesmo tempo em que oferece resistência ao escorregamento, drenagem e ventilação confiáveis. Adequada para plantas industriais, infraestrutura pública e projetos de modernização, esta grelha equilibra resistência com capacidade de manutenção.
Especificações Técnicas
| Item |
Opções Típicas |
| Material |
Aço carbono, aço galvanizado, aço inoxidável 304/316, Duplex |
| Perfis de Barra de Apoio |
Barra chata de 25×5 mm a 60×8 mm, barra serrilhada, barra I |
| Barra transversal / Tipo de solda |
Soldado / Prensado / Rebitado |
| Tamanho do painel |
500×1000 mm, 1000×2000 mm, 1000×3000 mm, personalizado |
| Passo de apoio |
25 mm, 30 mm, 40 mm (outros sob consulta) |
| Passo transversal |
50 mm, 100 mm |
| Acabamento da superfície |
Galvanização por imersão a quente, zincagem, tinta epóxi, revestimento em pó |
| Classificação de carga |
Somente pedestres / Pedestres + equipamentos leves / Classificado para empilhadeiras |
| Detalhe da borda |
Borda dobrada / Estrutura reforçada / Flange plano |
| Espessura padrão |
Espessura da barra de apoio 4-8 mm |
Destaques de Design Chave
- Painéis Modulares: O design de intertravamento ou os kits de fixação permitem a instalação e remoção rápidas por elevação para manutenção.
- Classificações de Carga Pré-Projetadas: Os painéis são dimensionados e combinados com perfis de barra para atender às cargas especificadas em kN/m² - dados claros simplificam a aprovação de engenharia.
- Proteção contra corrosão: Sistemas de galvanização por imersão a quente ou epóxi prolongam a vida útil em ambientes externos ou corrosivos.
- Opções antiderrapantes: Barras serrilhadas, padrões de covinhas em relevo ou acabamentos com aplicação de grãos disponíveis para zonas oleosas ou molhadas.
- Capacidade de manutenção: Painéis individuais podem ser substituídos sem cortar as seções adjacentes, reduzindo os custos de reparo.
Benefícios
- Velocidade de instalação -- A abordagem modular reduz o tempo de soldagem e andaimes no local.
- Desempenho previsível -- Tolerância projetada e tabelas de carga minimizam o risco de projeto.
- Menor custo do ciclo de vida -- Acabamentos duráveis e fácil substituição reduzem o custo total de propriedade.
- Segurança em primeiro lugar -- Redução de riscos de tropeços, resistência ao escorregamento definida e caminhos de drenagem claros.
- Flexibilidade de design -- Pode ser integrado com corrimãos, placas de proteção e escotilhas de acesso.
Aplicações
Passarelas e plataformas de plantas, mezaninos, passarelas de acesso, passarelas de serviço em telhados, decks de navios, instalações de petróleo e gás, estações de tratamento de água, passarelas de estruturas de estacionamento e pontes para pedestres.
Processo de fabricação
- Seleção e endireitamento da matéria-prima.
- Corte de precisão das barras de apoio e barras transversais para tolerância.
- Soldagem/prensagem/rebitagem sob gabarito controlado para garantir o nivelamento uniforme do painel.
- Dobramento de bordas ou soldagem de estrutura para rigidez torsional.
- Tratamento de superfície (galvanização/pintura) e teste de carga por lote.
- Etiquetagem de identificação com número da peça, material e classificação de carga.
Orientação de instalação
- Use os kits de fixação fornecidos ou parafusos escareados para uma superfície nivelada.
- Mantenha a folga especificada para movimento térmico (normalmente 3-5 mm).
- Forneça o espaçamento de suporte adequado de acordo com as tabelas de classificação de carga.
- Para áreas de serviço pesado ou veículos, use bordas reforçadas e vigas de suporte contínuas.
Manutenção e substituição
A inspeção de rotina para danos no revestimento e limpeza de detritos mantém o desempenho ideal. Os painéis danificados podem ser levantados e trocados usando olhais de elevação ou grampos simples. Retoques de repintura recomendados em zonas de alto desgaste.
Embalagem e prazo de entrega
Os painéis são empilhados com separadores de madeira, embalados em filme protetor e fixados em paletes ou patins de aço. O prazo de entrega típico é de 10 a 25 dias úteis, dependendo do material e do volume. Embalagem e rotulagem para exportação disponíveis.
Certificações e documentação
Relatórios de teste de fábrica (MTR), certificados de material e relatórios de teste de carga fornecidos mediante solicitação. A conformidade com os códigos de construção locais e os padrões OSHA/EN pode ser suportada por meio de documentação de engenharia.
Perguntas frequentes
P: Posso obter tamanhos de painel personalizados para passarelas curvas?
R: Sim, podemos fornecer painéis moldados e arcos segmentados para se ajustarem ao roteamento curvo.
P: Vocês fornecem acessórios de instalação?
R: Sim, kits de fixação, parafusos de ancoragem e suportes de corrimão podem ser fornecidos.
P: Qual acabamento para locais costeiros?
R: Recomenda-se galvanização por imersão a quente mais revestimento superior epóxi ou aço inoxidável 316.
