Medios de separação térmica de alta capacidade para embalagens industriais de metal ondulado

Embalagens corrugadas metálicas industriais - Medios de separação térmica de alta capacidade

Resumo do produto:

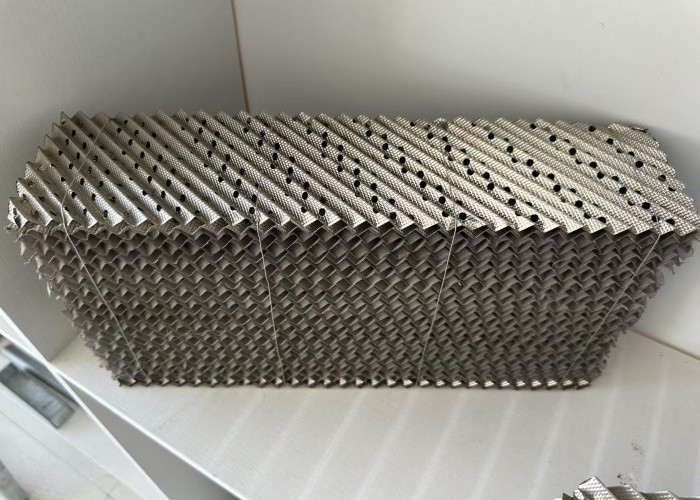

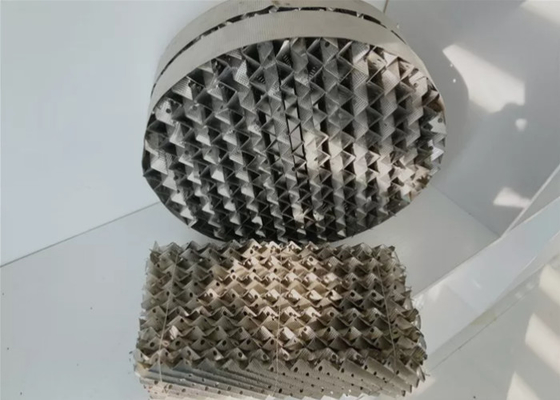

A nossa embalagem corrugada de metal industrial é projetada para transferência de massa de alta eficiência em processos de separação exigentes.Esta embalagem estruturada oferece um contacto excepcional vapor-líquido, mantendo uma baixa queda de pressão, tornando-a ideal para destilação, colunas de absorção e de depuração em aplicações petroquímicas, farmacêuticas e ambientais.

Ficha técnica:

Características:

1Eficiência superior de transferência de massa

• Alta área de superfície (250-750 m2/m3) maximiza o contacto interfacial
• Ângulo de ondulação otimizado (45°-60°) melhora a distribuição do líquido
• Etapas teóricas até 5-8 por metro, consoante a configuração

2Operação de alta capacidade

• Fator de capacidade (Cs) de 0,05-0,12 m/s reduz os requisitos de diâmetro da coluna
• Ponto de inundação 15-20% superior ao de embalagem aleatória
• Gerencia fatores de F até 3,5 Pa·5

3Construção durável

• Disponível em aço inoxidável 304/316/410
• Ligações especiais (Hastelloy®/Monel®) a pedido
• 0.1-0.2mm espessura de folha equilibra resistência e eficiência

4- Vantagens operacionais

• Caída de pressão 30-50% inferior à das bandejas
• HETP tão baixo quanto 150 mm para separações afiadas
• Reduz os custos energéticos em 20-40% em relação à embalagem convencional

Aplicações:

1Indústria petroquímica

• Fracionamento do petróleo bruto
• Colunas de divisão de nafta
• Purificação de etilenoglicol

2Processamento químico

• Absorção de gás ácido (CO2/H2S)
• Torres de recuperação de solventes
• Destilação química fina

3. Ambiental

• Sistemas de remoção de COV
• Máquinas de limpeza de águas residuais
• Dessulfuração de gases de combustão

4- Farmacêuticos

• Destilação por solvente de alta pureza
• Concentração de óleo essencial
• Colunas de separação de API

Processo de Fabricação:

1Selecção de material

• Canais de aço inoxidável laminados a frio
• Verificação da espessura por ultra-som (± 0,005 mm)

2Formação de corrugado

• Pressas hidráulicas controladas por CNC com < 0,05 mm de repetibilidade
• Tolerância de ângulo ± 0,5°

3Tratamento de superfície

• Eletropolissagem (Ra≤0,4μm para resistência à impureza)
• Revestimento opcional em PTFE para serviços ácidos

4. Assembléia

• Empilhamento robótico com precisão de alinhamento de 0,1 mm
• Soldadura a laser de placas de extremidade (penetração total)

5Controle de qualidade

• Análise 3D para verificação da geometria
• Ensaios de fluxo em coluna piloto (simulação 1:1)
• Certificação dos materiais

Perguntas frequentes:

P: Para que é utilizada esta embalagem?
A: Ajuda a separar líquidos e gases em torres químicas (como refino de petróleo ou tratamento de água).

P: Que materiais estão disponíveis?
R: O padrão é o aço inoxidável (304/316), mas também oferecemos metais especiais para produtos químicos agressivos.

P: A instalação é difícil?
R: Nenhum vem em seções fáceis de empilhar com instruções.

P: Posso obter uma amostra?
R: Sim ¢ pequenas amostras disponíveis para avaliação.

Por que escolher a nossa embalagem?
Desenhos personalizados: padrões de ondulação personalizados para o seu processo.

Apoio técnico: modelagem de CFD para previsão de desempenho.

Solicite amostras com os seus parâmetros de funcionamento para uma análise de eficiência gratuita!
