Embalagens estruturadas em metal - Alta eficiência e baixa queda de pressão para torres de destilação
Resumo do produto:

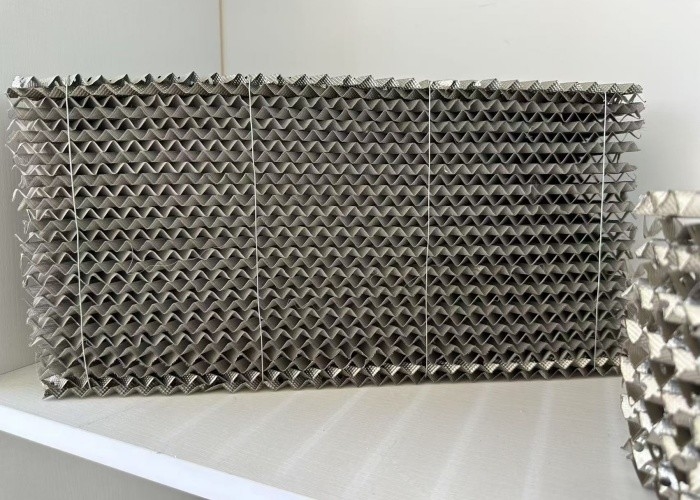

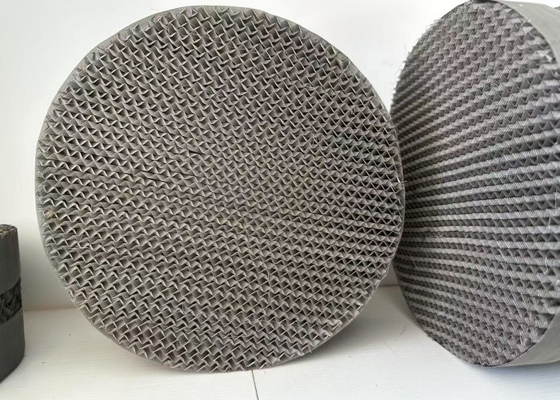

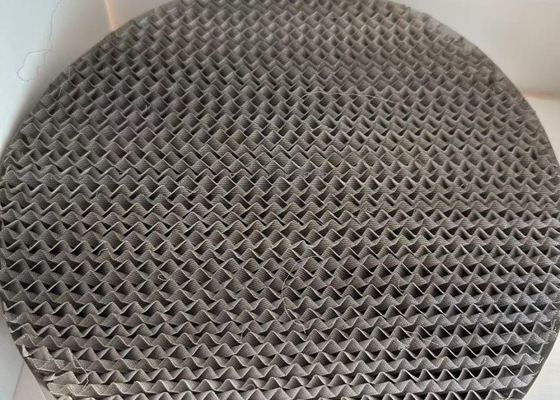

O Metal Structured Packing é uma solução interna de torre de alto desempenho projetada para maximizar a eficiência de transferência de massa, minimizando o consumo de energia na destilação, absorção,e processos de destilaçãoProjetada com chapas de metal corrugadas de precisão, esta embalagem oferece contacto superior vapor-líquido, queda de pressão ultra-baixa, e durabilidade excepcional, tornando-a ideal para petroquímica,Refinagem, e aplicações de processamento de gás.
Ficha técnica:
| Parâmetro |
Especificações |
| Opções materiais |
A partir de 1 de janeiro de 2018: |
| Superfície |
125×750 m2/m3 (personalizável para as necessidades do processo) |
| Diminuição da pressão |
10 ‰ 50 Pa/m (30 ‰ 50% inferior à embalagem aleatória) |
| HETP (Alta equivalente a uma placa teórica) |
0.2·0,5m (optimizado para alta pureza) |
| Capacidade (factor Cs) |
00,05 ‰ 0,12 m/s (alta potência) |
| Temperatura de funcionamento |
-200°C a +550°C (dependente do material) |
| Resistência à corrosão |
Excelente (316L para ambientes ácidos/clorados) |
| Certificações |
ISO 9001 (em inglês) |
Características:
Design Geométrico Otimizado
Ângulos de ondulação de engenharia de precisão (opções de 45° e 60°)
A texturagem de superfície avançada melhora a distribuição do filme líquido
Frações de vácuo calculadas entre 95-98% para características de caudal ótimas
Dimensões de células personalizáveis de 5 mm a 20 mm
Excelência material
Disponível em 304SS, 316L SS, aço carbono
Opcional acabamento eletrolixo (Ra ≤ 0,4μm) para resistência à impureza
Opções especiais de liga para condições de serviço extremas
40 a 60 g/m2 de camada subjacente galvanizada a quente para protecção da corrosão
Vantagens de desempenho
Eficiência de transferência de massa: HETP tão baixo quanto 0,2 m
Redução da queda de pressão até 50% em relação à embalagem convencional
Fator de capacidade (Cs) de 0,05-0,12 m/s
Relações de desaceleração superiores a 5:1
Aplicações:
Processamento petroquímico:
Destilação atmosférica/vácuo do petróleo bruto
Colunas de separação de aromáticos (BTX)
Sistemas de purificação de olefinas
Unidades de recuperação de solventes
Tratamento de gases:
Contactores de aminas para remoção de gases ácidos
Torres de desidratação de glicol
Trens de purificação de GNL
Colunas de captura e absorção de CO2
Produtos químicos especiais:
Destilação farmacêutica de alta pureza
Produção química de qualidade electrónica
Processos de separação química fina
Produtos químicos especiais:
Destilação farmacêutica de alta pureza
Produção química de qualidade electrónica
Processos de separação química fina
Processo de Fabricação:
Seleção de material
Ligações de alta pureza verificadas através de análise XRF.
Curvatura de precisão
A formação hidráulica CNC garante uma precisão de ângulo de ± 0,5°.
Tratamento de superfície
Eletropolissagem (Ra ≤ 0,4 μm) ou revestimento em PTFE para resistência à impureza.
Controle de qualidade
Análise 3D a laser para verificação dimensional.
Ensaios com spray de sal (mais de 1000 horas para variantes revestidas).
Solicite amostras com os seus parâmetros de funcionamento para uma análise de eficiência gratuita!
