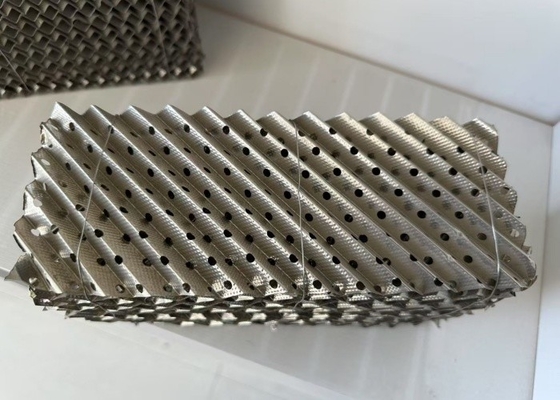

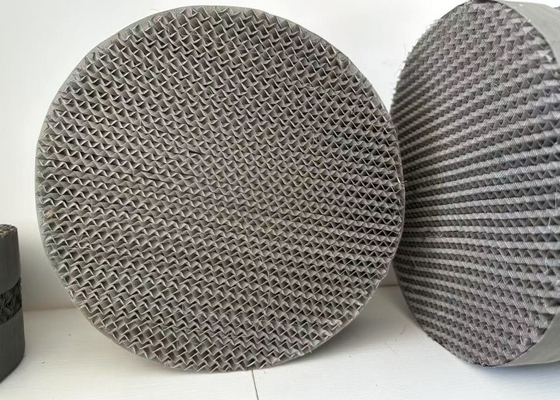

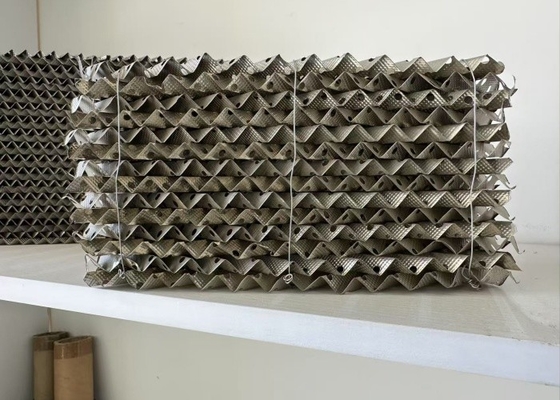

Embalagens onduladas metálicas - Alta eficiência e resistência à corrosão para torres de destilação
Introdução ao produto:
A nossa embalagem corrugada metálica representa o auge da tecnologia de embalagem estruturada, projetada para oferecer desempenho incomparável nos processos de separação mais exigentes.Fabricados a partir de ligas resistentes à corrosão de qualidade superior, utilizando técnicas de fabrico de última geração, este sistema de embalagem combina uma eficiência de transferência de massa excepcional com uma robusta integridade mecânica.A geometria corrugada de engenharia precisa cria caminhos ideais para a interação vapor-líquido, minimizando o consumo de energia, tornando-se a escolha ideal para as modernas instalações de processamento que procuram maximizar o rendimento e a pureza.
Especificações técnicas pormenorizadas:
| Categoria |
Parâmetros técnicos |
| Material Grades |
• Aço inoxidável 304/316/316L • Aço carbono • Titânio Gr.2 • Monel 400 • Hastelloy |
| Propriedades físicas |
Área de superfície: 125-750 m2/m3 • Fração de vácuo: 95-98% • Densidade de embalagem: 100-400 kg/m3 |
| Métricas de desempenho |
HETP: 0,2-0,5m • Queda de pressão: 10-50 Pa/m • Fator de capacidade (Cs): 0,05-0,12 m/s |
| Especificações mecânicas |
Espessura da folha: 0,1-0,3 mm • Altura da corrugada: 5-20 mm • Ângulo incluído: 45°/60°/70° |
| Limites de funcionamento |
Temperatura: -200°C a +550°C • Pressão: vácuo a 50 bar |
| Padrões de qualidade |
ASTM A240/A269 • ASME BPE • PED 2014/68/UE • ISO 9001:2015 |
| Personalização |
Altura da camada: 100-300 mm • Diâmetros: até 10 m • Disponíveis revestimentos especiais |
Benefícios:
1- Desempenho superior de transferência de massa.
Geometria de precisão: padrões de ondulação otimizados por computador garantem uma distribuição perfeita do líquido em toda a superfície de embalagem
Texturagem de superfície melhorada: padrões em micro-reboco aumentam a área de superfície efetiva em até 15%
Projeto de fluxo duplo: facilita regimes de fluxo contracorrente e co-corrente para controle flexível do processo
2Engenharia de Materiais Avançados
Ligações de alto desempenho: 316L com acabamento eletrolixo para aplicações ultrapuras
Opções compostas: Construções híbridas de metal e plástico para serviços especializados
Tratamentos antifouling: modificações de superfície proprietárias reduzem o acúmulo de partículas
3Excelência operacional
30-50% Eficiência superior em comparação com a embalagem aleatória convencional
40% de redução da pressão reduz significativamente os custos de energia
Tempos de arranque mais rápidos: melhoria das características de umedecimento
4Confiabilidade a longo prazo
10-15 anos de vida útil em serviços típicos de hidrocarbonetos
Resistência ao ciclo térmico: Processamento especial de alívio de tensão evita a deformação
Inspecção fácil: o design transparente permite o controlo visual
Aplicações:
Processamento petroquímico
Fracionamento do petróleo bruto
Separação de hidrocarbonetos aromáticos (BTX)
Purificação de olefinas
Tratamento de gases
Amino-gas adoçante
Sistemas de captura de CO2
Desidratação do gás natural
Produtos químicos especiais
Recuperação de solventes de qualidade farmacêutica
Produtos químicos eletrónicos de alta pureza
Destilação química fina
Sistemas ambientais
Unidades de recuperação de COV
Colunas de depuração de águas residuais
Limpeza dos gases de combustão
Processo de Fabricação:
Preparação do material:
As bobinas testadas por ultra-som para uniformidade de espessura.
A corrugada:
"Ferramentas" de "tecnologia" de "tecnologia" de "tecnologia" de "tecnologia" de "tecnologia" de "tecnologia" de "tecnologia".
Perfuração:
Micro-buracos cortados a laser (0,5 mm) para otimização do caudal.
Tratamento de superfície:
Eletropolissagem (Ra ≤ 0,8 μm) para reduzir a impureza.
Teste de controlo de qualidade:
Análise 3D para verificação da geometria.
Spray de sal (1 000 horas) para variantes revestidas.
Por que escolher a nossa embalagem?
Desenhos personalizados: padrões de ondulação personalizados para o seu processo.
Apoio técnico: modelagem de CFD para previsão de desempenho.
Solicite amostras com os seus parâmetros de funcionamento para uma análise de eficiência gratuita!
