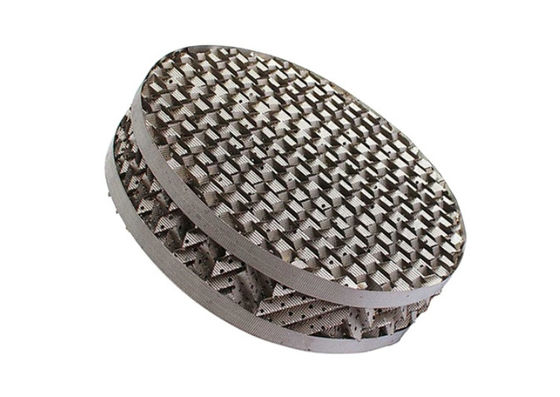

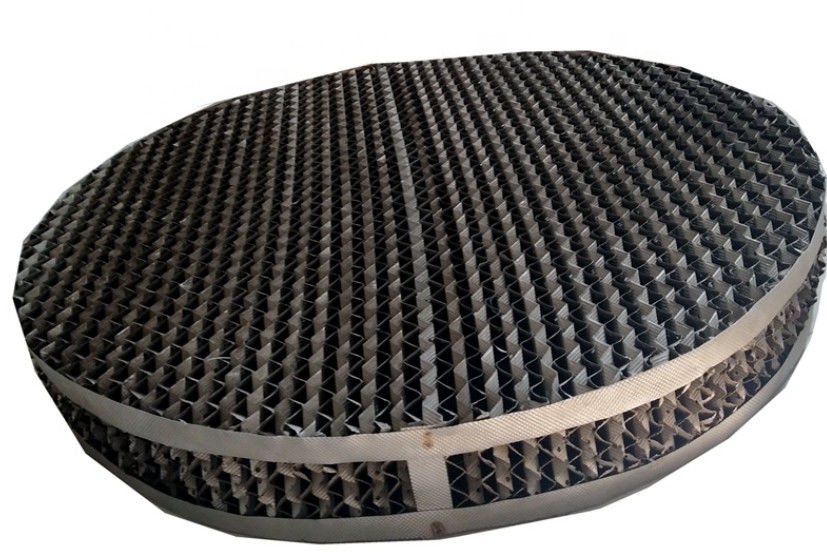

Embalagem de coluna ondulada da destilação 304 do metal de aço inoxidável 500bx

Embalagem ondulada de aço inoxidável de 304 metais para a coluna de destilação 500BX

O metal perfurou descrição de embalagem ondulada

A embalagem estruturada metal é um tipo da embalagem arranjado e empilhado de acordo com a geometria uniforme na torre. A geometria da seção inteira da torre é regular, simétrica e uniforme, e o trajeto do fluxo do gás-líquido é especificado, que reduz o fenômeno do fluxo do canal e do fluxo da parede, e a gota de pressão pode ser muito pequena. Sob a mesma gota dos custos da energia e de pressão, pode fornecer uma área de superfície mais específica do que a embalagem aleatória, e consegue a eficiência de transferência maciça mais alta e da transferência térmica no mesmo volume. Ao mesmo tempo, devido à uniformidade, regularidade e simetria de sua estrutura, quando têm a mesma área de superfície específica que a embalagem aleatória, sua relação vaga e o fluxo é maior, e sua capacidade de processamento detalhada é muito maior do que a torre da bandeja e a torre de embalagem aleatória. Após o projeto, a fabricação, a instalação e a operação cuidadosos de internals da torre (tais como o distribuidor do gás-líquido), o efeito industrial da amplificação não é óbvio. Nas últimas décadas, a embalagem estruturada foi amplamente utilizada na indústria química de muitas torres in fine, na indústria de perfume, na refinação de óleo, no adubo, na indústria petroquímica e nos outros campos. Nossa empresa principalmente produz e fornece dois tipos da embalagem estruturada metal, de embalagem estruturada ondulada da placa de orifício e da embalagem estruturada rede de arame.

O metal perfurou introdução de embalagem ondulada do detalhe

O metal perfurou parâmetros de embalagem ondulados

O metal perfurou característica de embalagem ondulada

1. A gota de pressão da embalagem estruturada é significativa

Desde que o contato bifásico da membrana do gás-líquido na embalagem estruturada é diferente do contato de borbulhagem das duas fases na bandeja da peneira, a gota de pressão da torre embalada é somente 1/4 a 1/6 da bandeja da peneira. Por exemplo, a resistência de funcionamento da torre na embalagem estruturada é o kPa 3.5-4.2, a pressão de funcionamento na parte inferior é o kPa somente 35-45, a torre mais baixa ainda ainda está usando a torre da bandeja da peneira, e a resistência de funcionamento não é mudada, assim que a pressão de funcionamento da torre mais baixa é reduzida correspondentemente por 0,05~ 0,06 MPa, geralmente 0,44 a 0,48 MPa, de modo que o poder do eixo do compressor de ar possa ser reduzido por 5% a 7%.

2. Eficiência elevada da separação de embalagem estruturada

Mais baixa a pressão de funcionamento da coluna superior, maior a separação de oxigênio, nitrogênio e argônio, especialmente a separação de oxigênio e argônio. Geralmente, a taxa de extração de oxigênio pode ser aumentada por 1% a 3%, e a taxa de extração de argônio pode ser aumentada por 5%. 10%, a prática mostrou que a taxa de extração do oxigênio de equipamento da separação do ar alcançou mais de 99%, e a taxa de extração de argônio alcançou mais de 80%.

A taxa de extração da coluna de destilação depende em grande parte da quantidade de ar da expansão que entra na coluna superior, especialmente para a taxa de extração de argônio, assim que a eficiência isentrópica do turboexpander e sobrecarregar do compressor são melhoradas continuamente. A relação é a chave a aumentar a taxa de extração da coluna de destilação.

3. A embalagem regular tem uma capacidade guardando líquida pequena

O volume da coluna embalada estruturada é geralmente somente 1% a 6% do volume de coluna, quando a capacidade guardando da coluna da peneira for 8% a 10% do volume de coluna. A capacidade guardando líquida pequena significa que as estadas líquidas na torre por um curto período de tempo e na gota de pressão do funcionamento são pequenas, que é benéfica à operação da condição de trabalho variável. A torre de embalagem estruturada pode ser projetada na escala de 40% a 120%. A produção do oxigênio da torre superior da planta da separação do ar 12000m3/h da planta do no. 5 de Shanggang pode ser ajustada dentro da escala de 9000~14000mm3/h, e a escala de funcionamento da carga é somente 75%~117%.

4. A diferença de embalagem regular é grande

A embalagem estruturada tem uma relação vaga de mais de 95%. Na torre da bandeja da peneira, a área da placa de orifício esclarece 80% da seção da torre, e a relação de abertura é 8% a 12%, que estão distante menos do que a relação vaga da camada do enchimento. Para a mesma carga, a torre da torre embalada é menor do que a torre da peneira; geralmente, a área de seção transversal é somente aproximadamente 70% da torre da peneira, que é vantajosa para o equipamento em grande escala da separação do ar.

5. O tempo de partida do dispositivo é encurtado extremamente

O processo começando do equipamento da separação do ar não é nenhuma operação de saída do produto, assim que encurtar as horas de início é uma das maneiras de salvar a energia e reduzir o consumo do equipamento da separação do ar. As horas de início do equipamento da separação do ar referem o tempo exigido para ligar a máquina da expansão à saída do oxigênio. Após a conclusão da embalagem, a quantidade de líquido guardada durante a correção normal é reduzida extremamente, e a época de partida da planta da separação do ar é encurtada extremamente. Depois que a embalagem convencional é usada na torre superior, a quantidade de líquido guardada durante a correção normal está aumentada extremamente. Após a descida, a época de partida da planta da separação do ar é encurtada extremamente, e o tempo de partida geral toma somente 26 a 30 horas.

6. O índice de oxigênio na fração do argônio é aproximadamente 90%.

Para reduzir-se diretamente a 1~2×10-4% pela correção criogênica, o número de placa teórica da coluna da correção precisa aproximadamente 180 partes, a placa da placa de peneira precisa aproximadamente 300 partes, e a resistência é até o kPa aproximadamente 100. Obviamente, o argônio bruto é ele é impossível descarregar fora da torre, e a altura da embalagem estruturada é aproximadamente 45m. A resistência é o somente kPa 14 a 16, assim que a realização do processo completo do argônio da correção é possível.

O metal perfurou aplicação de embalagem ondulada

1. Correção atmosférica e correção do vácuo, campos da aplicação similares à embalagem da gaze do fio de metal e tecnologia especial tal como a exigência do titânio ou da embalagem de alumínio da gaze.

2. Substituição para a embalagem aleatória e melhora de algumas torres da bandeja em condições do approprite.

3. Absorção que reqiring o baixos resisitance e destilação com bomba de calor.
