Detalhes do produto:
Condições de Pagamento e Envio:
|
Tamanho: | Diâmetro: 125Y/250Y/350Y/450Y | Material: | 304, 316, 316L, alumina, bronze de cobre |
---|---|---|---|
Pacote: | Saco enorme, caixa da caixa, ou personalizado | Aplicação: | absorção, esfrega, descascando |
Capacidade da fonte:: | 10000 medidores cúbicos/medidores cúbicos pelo ano | Prazo de execução: | 3 dias para um recipiente de 20 pés |
Destacar: | embalagem da destilação,embalagem estruturada da torre |
Os SS 304 Metal a embalagem estruturada para a distribuição do Gás-líquido 250Y 500Y
Introdução de embalagem estruturada metal da embalagem

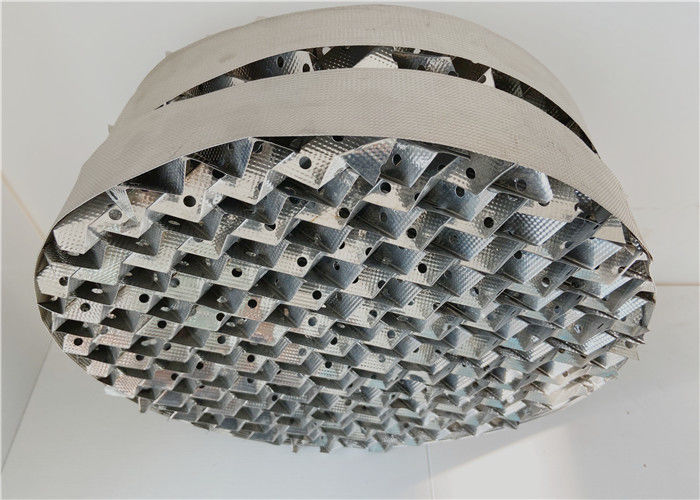

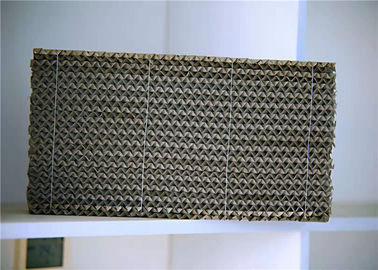

Metal a embalagem estruturada é feito de placa perfurada com corrugação do canal na superfície, e as sobras estruturam a característica da embalagem da gaze do fio de metal.
A embalagem da torre da estrutura do metal reforça a capacidade líquida uniforme da molhadela da distribuição e da superfície, que aumenta a eficiência de transferência maciça. Metal a embalagem estruturada tem a característica da elevação da grande, relação vaga de superfície específica e da luz do peso; Intoxique a obliquidade do trajeto pequena e regular, ponto baixo da gota de pressão; Difusão radial boa, contato líquido do gás suficiente.
Modelo | Embalagem estruturada gaze do fio | |||||||
Material | SS 304, 304L, 410, 316, 316L, etc. | |||||||
Modelo | Superfície específica | Densidade de maioria | Relação vaga | Obl. | ΔP | Theo. placa | HETP/mm | Fator m/s de F (kg/m3) 0,5 |
(m2/m3) | (kg/m3) | (%) | ângulo | (Pa/plate) | (piece/m) | |||
250AX | 250 | 125 | 95 | 30 | 100-400 | 2.5~3 | 100 | 2.5-3.5 |
500BX | 500 | 250 | 90 | 30 | 400 | 4~5 | 200 | 2.0-2.4 |
700CY | 700 | 350 | 85 | 45 | 600-700 | 8~10 | 333-400 | 1.5-2.0 |
Aplicação típica | Serviços da absorção, da esfrega e do descascamento | |||||||
Pacote: | Caixa da caixa; caixa de madeira | |||||||
Garantia: | a) Pelo padrão nacional HG/T 4374-2012; HG/T 21556.1-1995 | |||||||
b) A consulta da vida da oferta em problemas ocorreu |
Distribuição uniforme do gás-liguid
Baixa resistência
Fluxo grande
tempo de serviço longo
eficiência elevada
Vantagens de embalagem estruturadas metal
1. A gota de pressão da embalagem estruturada é significativa
Desde o gás-líquido que o contato bifásico da membrana na embalagem estruturada é diferente do contato de borbulhagem das duas fases na bandeja da peneira, a gota de pressão da torre embalada são somente 1/4 a 1/6 da bandeja da peneira. Por exemplo, a resistência de funcionamento da torre na embalagem estruturada é o kPa 3.5-4.2, a pressão de funcionamento na parte inferior é o kPa somente 35-45, a torre mais baixa ainda ainda está usando a torre da bandeja da peneira, e a resistência de funcionamento não é mudada, assim que a pressão de funcionamento da torre mais baixa é reduzida correspondentemente por 0,05~ 0,06 MPa, geralmente 0,44 a 0,48 MPa, de modo que o poder do eixo do compressor de ar possa ser reduzido por 5% a 7%.
2. Eficiência elevada da separação de embalagem estruturada
Mais baixa a pressão de funcionamento da coluna superior, maior a separação de oxigênio, nitrogênio e argônio, especialmente a separação de oxigênio e argônio. Geralmente, a taxa de extração de oxigênio pode ser aumentada por 1% a 3%, e a taxa de extração de argônio pode ser aumentada por 5%. 10%, a prática mostrou que a taxa de extração do oxigênio de equipamento da separação do ar alcançou mais de 99%, e a taxa de extração de argônio alcançou mais de 80%.
A taxa de extração da coluna de destilação depende em grande parte da quantidade de ar da expansão que entra na coluna superior, especialmente para a taxa de extração de argônio, assim que a eficiência isentrópica do turboexpander e sobrecarregar do compressor são melhoradas continuamente. A relação é a chave a aumentar a taxa de extração da coluna de destilação.
3. A embalagem regular tem uma capacidade de terra arrendada líquida pequena
O volume da coluna embalada estruturada é geralmente somente 1% a 6% do volume de coluna, quando a capacidade de terra arrendada da coluna da peneira for 8% a 10% do volume de coluna. A capacidade de terra arrendada líquida pequena significa que o líquido fica na torre por um curto período de tempo e a gota de pressão do funcionamento é pequena, que é benéfica à operação da condição de trabalho variável. A torre de embalagem estruturada pode ser projetada na escala de 40% a 120%. A produção do oxigênio da torre superior da planta da separação do ar 12000m3/h da planta do no. 5 de Shanggang pode ser ajustada dentro da escala de 9000~14000mm3/h, e a escala de funcionamento da carga é somente 75%~117%.
4. A diferença regular da embalagem é grande
A embalagem estruturada tem uma relação vaga de mais de 95%. Na torre da bandeja da peneira, a área da placa de orifício esclarece 80% da seção da torre, e a relação da abertura é 8% a 12%, que estão distante menos do que a relação vaga da camada do enchimento. Para a mesma carga, a torre da torre embalada é menor do que a torre da peneira; geralmente, a área de seção transversal é somente aproximadamente 70% da torre da peneira, que é vantajosa para o equipamento em grande escala da separação do ar.
5. O tempo startup do dispositivo é encurtado extremamente
O processo começando do equipamento da separação do ar não é nenhuma operação de saída do produto, assim que encurtar as horas de início é uma das maneiras de salvar a energia e reduzir o consumo do equipamento da separação do ar. As horas de início do equipamento da separação do ar referem o tempo exigido para ligar a máquina da expansão à saída do oxigênio. Após a conclusão da embalagem, a quantidade de líquido guardada durante a correção normal é reduzida extremamente, e a época start-up da planta da separação do ar é encurtada extremamente. Depois que a embalagem convencional é usada na torre superior, a quantidade de líquido guardada durante a correção normal está aumentada extremamente. Após a descida, a época start-up da planta da separação do ar é encurtada extremamente, e o tempo start-up geral toma somente 26 a 30 horas.
6. O índice de oxigênio na fração do argônio é aproximadamente 90%.
Para reduzir-se diretamente a 1~2×10-4% pela correção criogênica, o número de placa teórica das necessidades da coluna da correção aproximadamente 180 partes, das necessidades da placa da placa de peneira aproximadamente 300 partes, e da resistência é até o kPa aproximadamente 100. Obviamente, o argônio bruto é ele é impossível descarregar a parte externa da torre, e a altura da embalagem estruturada é aproximadamente 45m. A resistência é o somente kPa 14 a 16, assim que a realização do processo completo do argônio da correção é possível.
